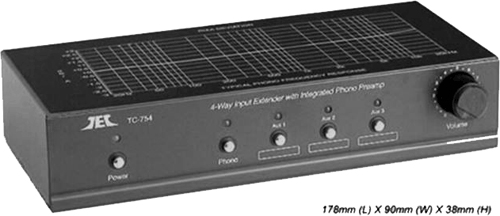

TEC TC-754 Vorverstärker mit 4 Eingängen und integriertem Phono-Vorverstärker
PDF-Datei zum Herunterladen oder Ausdrucken:
Der TC-754 ist ein Vorverstärker, mit dem man mehrere Audiogeräte an vorhandene Vollverstärker, Endstufen, PCs, Soundkarten oder CD/DVD-Rekorder anschließen kann. An den TC-754 können die meisten Plattenspieler (mit MM-System) angeschlossen werden. Der TC-754 besitzt einen Lautstärkeregler zur Anpassung der Lautstärke der angeschlossenen Geräte nach Wunsch.
Der TC-754 ist ein hochwertiges Produkt, das einen linearen Frequenzgang über einen großen Frequenzbereich bei extrem geringen Verzerrungen aufweist.
Eigenschaften
- Anschluss eines Plattenspielers (MM) und von max. 3 Geräten mit Stereo-Line-Signalen
- Anpassung der Lautstärke an angeschlossene Geräte
- Touch-Eingangswahlschalter zum Schutz Ihrer Ohren und Lautsprecher
- Vergoldete Ein- und Ausgangsanschlüsse für hohe Leistung
- elegantes, massives Metallgehäuse zum Schutz gegen Einstreuungen
Technische Daten
| Frequenzbereich: | 20 Hz – 20 kHz, ± 0,5 dB |
| Gesamtklirrfaktor (THD): | < 0,06% |
| Eingangsempfindlichkeit: | |
| Phono: | 3,3 mV |
| Aux (Line): | 300 mV |
| Eingangsimpedanz: | |
| Phono: | 47 kΩ @ 200 pF |
| Aux (Line): | 10 kΩ |
| Ausgangsimpedanz: | 200 Ω |
| Übersteuerungsfestigkeit: | 20 dB |
| Übersprechdämpfung (Phono): | 40 dB |
| Rauschspannungsabstand: | > 85 dBA |
| Abmessungen (B × H × T): | 180 mm × 38 mm × 79 mm |
| Gewicht (mit / ohne Netzteil): | 675 g / 350 g |
Anleitung
Audioanschlüsse:
Phono(MM)-Eingang:
- Verbinden Sie die Stereo-Ausgänge Ihres Plattenspieler mit den Cinch-Eingängen auf der Rückseite des TC-754.
- Schrauben Sie das Erdungskabel Ihres Plattenspielers am Erdungsanschluss des TC-754 fest.
Stereo-Line-Eingänge (Aux 1-3):
- Verbinden Sie die Line-Ausgänge Ihres Audiogerätes mit den gewünschten Eingängen des TC-754 mit einem passenden Cinch-Kabel. Typischerweise sind alle Audiogeräte für Heimanwender wie CD-/DVD-Spieler, Fernsehgeräte, Kassettenrekorder usw. mit Stereo-Line-Ausgängen ausgestattet.
- Der TC-754 lässt Ihnen freie Wahl beim Anschluss Ihrer Geräte. Sie können z.B. die Ausgänge von DVD-Spielern oder Mikrofon-Mischpulten an jeden beliebigen Line-Eingang des TC-754 anschließen.
Stereo-Line-Ausgang (Receiver/Amp):
- Verbinden Sie die Line-Ausgänge des TC-754 und die Line-Eingänge ihres Stereoverstärkers mit einem passenden Cinchkabel. Diese Eingänge können mit Line In, Input, Aux, Tuner usw. bezeichnet sein.
- Die Stereo-Ausgänge des TC-754 können alternativ an einzelne Endstufen, ein Mischpult oder die Eingänge einer Computer-Soundkarte angeschlossen werden.
- Bei allen Anschlüssen achten Sie bitte auf die richtige Zuordnung der einzelnen Kanäle: Der rechte Kanal ist meist rot gekennzeichnet.
Netzanschluss:
- Stecken Sie das Stecker-Netzteil in eine normale Steckdose oder in eine Steckdose des Stereoverstärkers.
- Um den TC-754 einzuschalten, drücken Sie den Power-Knopf.
- Wenn das Gerät an ist, leuchtet die Leuchtdiode auf der Frontseite rot, anderenfalls grün.
- Achtung: Falls die Stromzufuhr des TC-754 unterbrochen wurde, müssen Sie ihn wieder einschalten. Falls Sie das vermeiden wollen, stecken Sie das Stecker-Netzteil in eine normale Steckdose und keine geschaltete Steckdose des Stereoverstärkers.
Betrieb:
- TC-754 wie oben beschrieben anschließen und anschalten.
- Die gewünschte Tonquelle durch Drücken des entsprechenden Knopfs am TC-754 wählen.
- Mit dem Lautstärkeregler kann die gewünschte Laufstärke eingestellt werden.
- Achtung: Der TC-754 behält die letzte gewählte Quelle, bis die Stromzufuhr unterbrochen wird.
(Falls die Stromzufuhr unterbrochen wurde, schaltet der TC-754 auf den Phono-Eingang zurück.)
